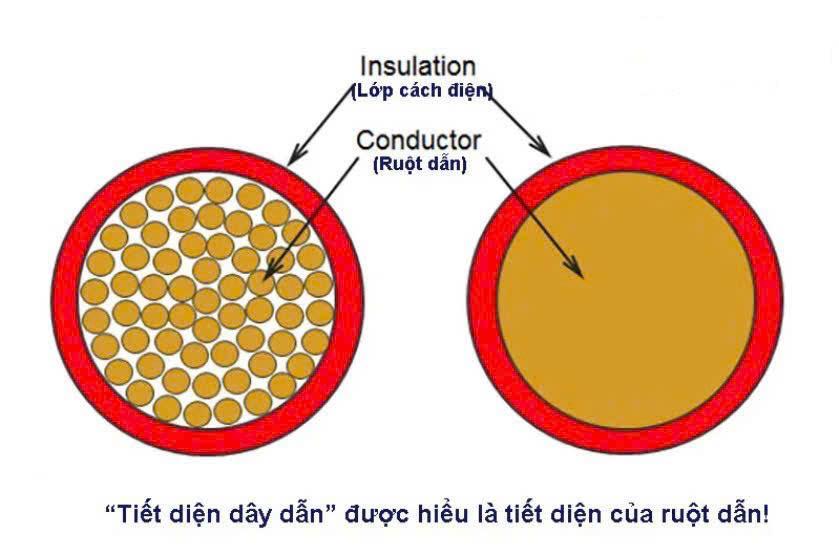

Tiết diện dây dẫn là diện tích mặt cắt ngang của dây, quyết định khả năng chịu dòng điện của dây. Việc lựa chọn đúng tiết diện dây dẫn không chỉ đảm bảo an toàn cho hệ thống điện mà còn giúp tiết kiệm năng lượng. Nếu dây dẫn quá nhỏ, nó sẽ bị quá tải, gây ra tình trạng nóng lên, thậm chí là cháy nổ. Ngược lại, nếu dây dẫn quá lớn, sẽ gây lãng phí về vật liệu và chi phí.

Các yếu tố ảnh hưởng đến việc lựa chọn tiết diện dây dẫn:

• Cường độ dòng điện: Là yếu tố quan trọng nhất. Cường độ dòng điện càng lớn, tiết diện dây cần chọn càng lớn.

• Chất liệu dây dẫn: Đồng có khả năng dẫn điện tốt hơn nhôm nên thường được ưu tiên sử dụng.

• Điều kiện môi trường: Nhiệt độ, độ ẩm, nơi lắp đặt (trong nhà, ngoài trời) cũng ảnh hưởng đến việc lựa chọn dây.

• Độ dài dây dẫn: Dây càng dài, điện trở càng lớn, cần chọn dây có tiết diện lớn hơn.

Các bước tính toán:

1. Tính toán tổng công suất:

   1. Tổng hợp tất cả các thiết bị điện: Liệt kê các thiết bị điện sẽ sử dụng trong mạch điện (ví dụ: đèn, quạt, điều hòa, tủ lạnh...) và ghi lại công suất định mức của từng thiết bị.

   2. Tính tổng công suất: Tổng hợp tất cả công suất của các thiết bị điện sẽ sử dụng đồng thời.

      1. Ví dụ: Tổng công suất = Công suất đèn + Công suất điều hòa + Công suất tủ lạnh + ...

2. Tính toán cường độ dòng điện:

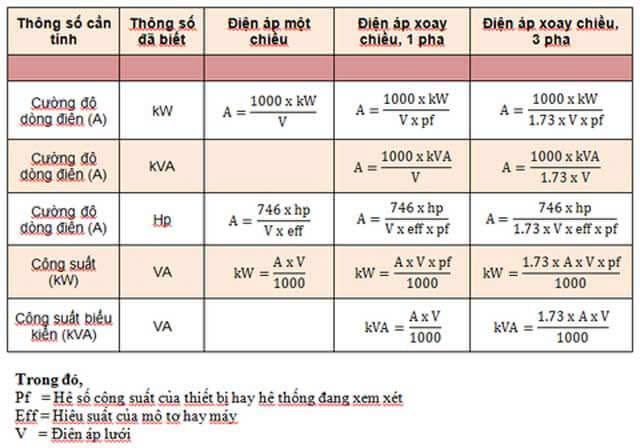

   1. Sử dụng công thức: I = P / U, trong đó:

      • I: Cường độ dòng điện (A)
      • P: Tổng công suất (W)
      • U: Điện áp (V) (thường là 220V ở Việt Nam)

3. Xác định mật độ dòng điện cho phép:

   1. Mật độ dòng điện cho phép: Là giá trị cường độ dòng điện lớn nhất mà dây dẫn có thể chịu được mà không bị quá nhiệt. Giá trị này phụ thuộc vào loại vật liệu dây dẫn (đồng, nhôm), điều kiện làm việc (trong ống, ngầm...) và tiêu chuẩn thiết kế.

   2. Tham khảo bảng: Bạn có thể tìm thấy bảng mật độ dòng điện cho phép trong các tài liệu kỹ thuật hoặc hỏi ý kiến của các chuyên gia.

4. Tính toán tiết diện dây dẫn:

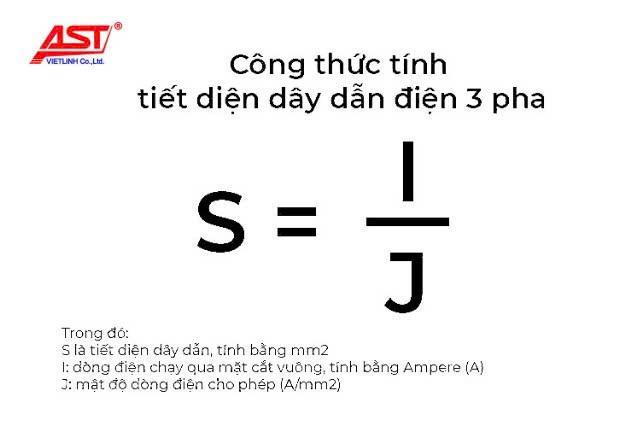

   1. Công thức: S = I / J, trong đó:

      • S: Tiết diện dây dẫn (mm²)
      • I: Cường độ dòng điện (A)
      • J: Mật độ dòng điện cho phép (A/mm²)

5. Chọn dây dẫn:

   1. So sánh kết quả: So sánh tiết diện tính được với các loại dây có sẵn trên thị trường và chọn loại dây có tiết diện lớn hơn hoặc bằng tiết diện tính được.

   2. Lưu ý hệ số dự trữ: Để đảm bảo an toàn, nên chọn dây có tiết diện lớn hơn một chút so với kết quả tính toán.

Ví dụ:

Giả sử bạn có một mạch điện với tổng công suất là 3000W, điện áp 220V và mật độ dòng điện cho phép là 6A/mm².

• Tính cường độ dòng điện: I = 3000 / 220 ≈ 13.6A
• Tính tiết diện dây: S = 13.6 / 6 ≈ 2.27 mm²
• Chọn dây: Bạn nên chọn dây có tiết diện 2.5 mm² hoặc lớn hơn.

Lưu ý:

• Mật độ dòng điện cho phép: Đây là thông số quan trọng, thường được nhà sản xuất cung cấp. Bạn nên chọn dây có mật độ dòng điện phù hợp với điều kiện làm việc.

• Hệ số dự phòng: Để đảm bảo an toàn, nên chọn dây có tiết diện lớn hơn một chút so với kết quả tính toán.

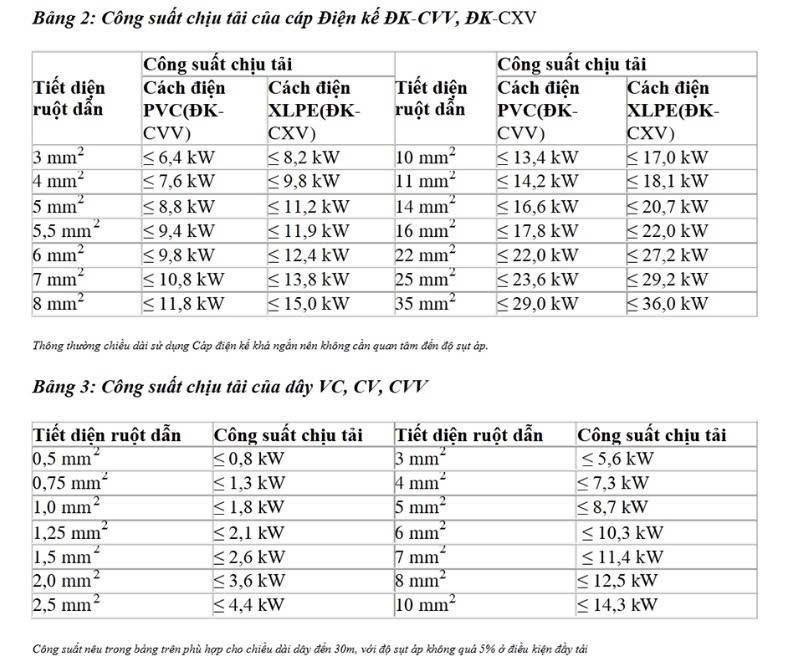

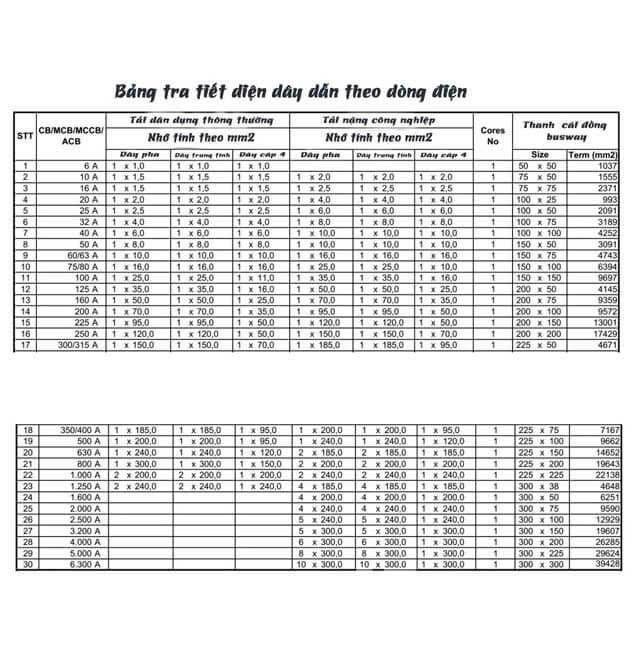

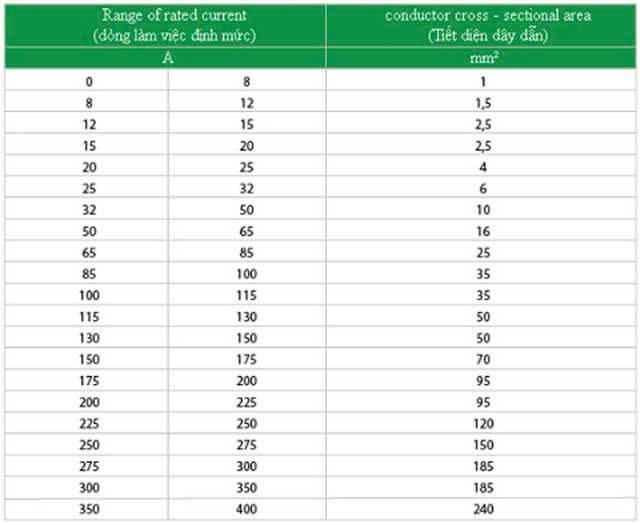

• Tham khảo bảng chọn dây: Các bảng chọn dây thường có sẵn trong các tài liệu kỹ thuật, giúp bạn dễ dàng lựa chọn dây phù hợp.

Lời khuyên:

• Nếu không tự tin: Hãy nhờ đến sự tư vấn của các kỹ sư điện để đảm bảo tính chính xác và an toàn cho hệ thống.

• Kiểm tra lại tính toán: Sau khi tính toán, hãy kiểm tra lại một lần nữa để tránh sai sót.

Kết luận:

Tính toán tiết diện dây dẫn là một công việc quan trọng, đòi hỏi sự cẩn thận và chính xác. Việc lựa chọn dây dẫn phù hợp sẽ giúp đảm bảo hệ thống điện hoạt động ổn định, an toàn và tiết kiệm năng lượng.
